Pengenalan Alat-alat service handphone

Artikel ini merupakan lanjutan dari posting sebelumnya tentang Belajar sendiri tentang cara service handphone bagi yang belum mengikuti dari awal bisa lihat disini


Untuk pengenalan alat-alat service handphone saya bagi menjadi 2 bagian, yaitu:

1. Perkakas Hardware
2. Perkakas Software

Perkakas Hardware:
Solder:
Alat pematri, carilah solder yang bagus,jangan yang abal-abal,nanti malah gampang rusak, kalau bisa pakai merk goot cs-31, mata soldernya runcing harga kisaran 200.000
kalau ada dana sekalian solder emmc, ini lebih mahal karena mata soldernya lebih runcing dari goot cs-31, ini untuk penanganan jenis kerusakan Emmc

Mesin Bor/ gerinda mini:
Teknisi sekarang wajib punya ini,kalau dulu ga ada yang namanya ic emmc, untuk sekarang dah banyak yang rusak ic tsb.
gunanya bor ini untuk melepas IC yang dilem, karena takut jalur ic yang nempel di pcb jebol atau rusak ikut lepas. bisa juga untuk melepas kaleng pelindung komponen,
seperti pada Handphone Blackberry yang semua komponenya ditutupi dengan kaleng.

Blower:
Alat pemanas disertai dengan setting angin untuk melehkan timah/ melepas ic. wajib hukumnya untuk punya.
Ada banyak jenis blower:
- Blower manual
- Blower Digital
- Blower infrared

Power Supply:
Alat untuk menyuplai arus listrik DC yang disertai dengan indikator tegangan dan ampere,
alat ini bagi teknisi ponsel biasanya untuk mengganti tegangan batre, biasanya tegangan yang digunakan sekitar 3,7 volt sampai 4,5 volt

Isolasi:
Penyekat bersifat flexible, ad banyak jenis isolasi
- solasi kertas
- solasi anti panas, untuk melindungi komponen dari panas blower
- solasi bolak-balik, buat nempelin LCD ama touchscreen atau lainnya

Timah solder (tenol):
Ada 3 jenis timah:
- timah gulung, usahakan cari ukuran yang kecil (0,2)
- timah pasta

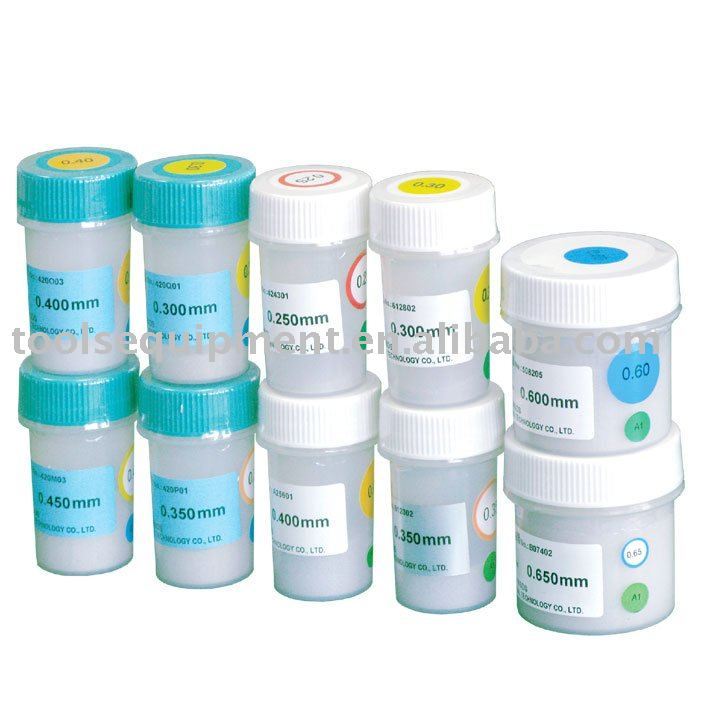

- timah  ball (bentuknya bulat-bulat kecil)

Flux:
Cairan atau jel untuk mempercepat panas timah yang kita solder, ada 2 jenis flux:
- flux cair
- flux pasta

Penyedot timah/ desoldering:
Alat untuk menyedot bekas timah solderan, pengambil timah dipapan PCB dengan bantuan solder

Kawal email/ kawat jumper:
Kawat yang berdiameter kecil yang dilapisi isolator untuk menghubungkan komponen satu sama lain. biasanya digunakan untuk menyambung jalur yang putus

Lampu + kaca pembesar:
Alat bantu berupa kaca untuk melihat komponen kecil-kecil supaya terlihat lebih jelas

Mikroskop:
Alat untuk melihat benda renik yang kelihatan kecil menjadi nampak besar

- Mikroskop manual
- Mikroskop digital, menggunakan bantuan monitor komputer

Alat pelepas LCD + touchscreen:
alat untuk memisahkan kaca, lcd ama touchscreen

Avo meter/multitester:
Alat untuk mengukur tegangan dan hambatan komponen listrik, alat ini wajib dipunyai

BGA penjepit dan plat:
Alat untuk menjepit PCB dan sebagai pencetak kaki-kaki IC

Pinset:
Cari penjepit yang bagus dan kuat. usahakan punya komplit, karena banayak variasi model. dari yang lurus, bengkok dll

Obeng:
Cari obeng set yang komplit juga, karena banyak sekali jenis baut yang akan kita buka. biasanya beda type handphone beda juga jenis bautnya

Tang:
Alat penjepit. ada tang cucut, tang potong dll.
Tang pakai yang mini aja, karena kita bekerja untuk menangani benda yang kecil-kecil

Untuk pembahasan selanjutanya mengenai perkakas software
